Trouble

こんなお悩みはありませんか？

地盤改良工事の
コストを抑えたい

コストを抑えても、
品質や性能は妥協したくない

高い支持力を確保できる
地盤改良工法を選びたい

そのお悩み、SQ Pile が解決できます！

Overview

逆転の発想から誕生。特許技術SQ Pile

名称の由来：SQ（SQUARE＝四角）＋Pile（杭）

平板形状による高支持力※

地盤補強を行っても発生することがある不同沈下。その原因のひとつが、ネガティブフリクション（負の摩擦力）です。

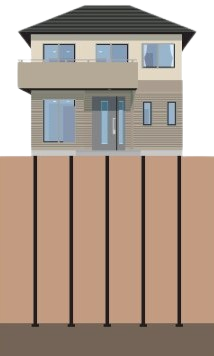

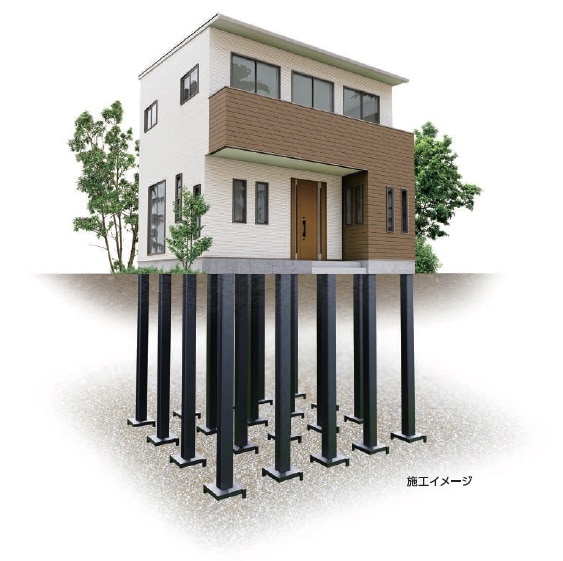

SQ Pileは、鋼管を固い地盤で支持することで安全性を高めるとともに、シンプルな形状により経済性も追求した工法です。

JHSが培ってきたノウハウと技術力をもとに、”地盤事故ゼロ”を目指して開発した独自の地盤補強工法です。（特許第7582826号 角型鋼管工法）

「掘削面をできるだけ乱さない」発想から生まれた高支持力※

一般的な鋼管工法は、先端翼部に螺旋形状を採用することで施工性を高める一方、支持地盤をほぐしながら掘進するため、面積あたりの支持力が小さくなる傾向があります。

SQ Pileは、角型鋼管を回転貫入させることで、杭周辺の土をあえて乱し、負の摩擦力を最小限に抑えます。さらに、先端を平板形状とすることで地盤の乱れを抑え、高い先端支持力を発揮します。

支持地盤のほぐれを低減するとともに、先端翼部をコンパクトにすることで、高い支持力（先端支持力係数α＝350）を実現。ネガティブフリクションへの対策としても有効です。

※先端面積あたり

累計250万棟の調査実績に基づく確かな技術で、
安全性と経済性を両立するご提案を行います。

お問い合わせはこちら
まずは資料をダウンロードする

Feature

SQ Pileの特徴

  • 安全性

摩擦力に頼らない設計
先端支持型の鋼管工法

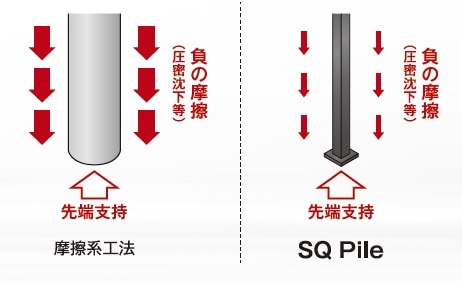

施工した補強材の周囲の地盤が圧密沈下すると、補強材を引き下げようとする負の摩擦力（ネガティブフリクション）が働きます。

一般的に、補強材の径が大きく、周面摩擦力を支持力として評価する工法ほど、その影響を受けやすい傾向があります。

先端支持で設計するSQ Pileは、ネガティブフリクションの影響を抑えるうえで有効です。

  • 経済性

新しい先端翼部の形
シンプルな形状でコストダウン

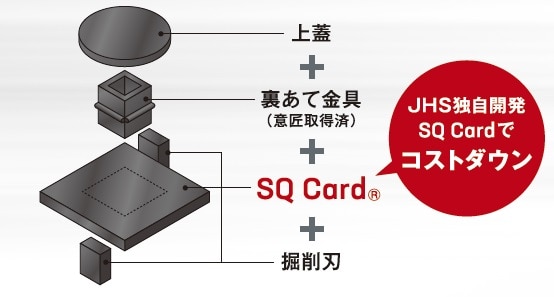

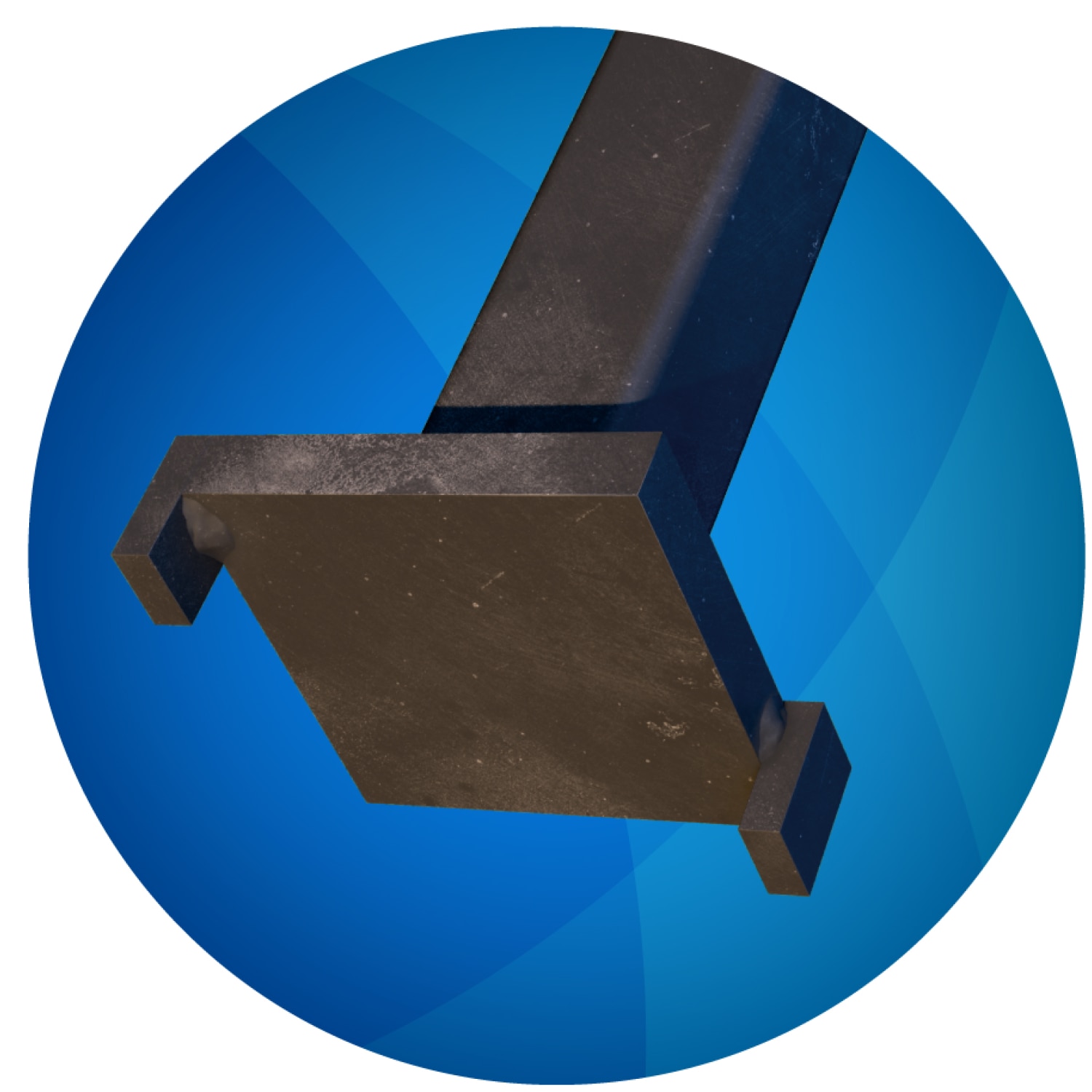

SQ Pileの大きな特徴は、シンプルな角型平板形状を採用した「SQ Card®」です。形状を単純化することで、製造にかかるコストを大幅に削減しました。

さらに、掘削刃を使用することで施工性の調整も可能となり、材料費・施工費の両面でコストダウンを実現しました。

  • 建築技術性能証明取得

新規性・独自性のある建築技術を対象とした
第三者機関の証明を取得

2022年1月には、一般社団法人 日本建築総合試験所による建築技術性能証明（GBRC 性能証明 第21-16号）を取得し、新規性・独自性のある建築技術として認められました。

Voice

開発者の声

安全性と経済性、その両立へのこだわり

「鋼管工法のコストをなんとか抑えられないか」。そんな思いから、約2年の開発期間を経て誕生したSQ Pile。

ネガティブフリクションへの対策を踏まえ、施工性と支持力のバランスを追求しました。軸材や先端翼に加え、掘削補助爪の形状や角度にも着目し、約10パターンの試験体を用いた施工実験を重ねました。

こうした試行錯誤を経て、安全性と経済性の両立を実現したSQ Pileは、2022年4月にSQ Pileの提供を開始しました。

インタビュー記事を見る
他の事例を見る

Download

資料ダウンロードはこちら

こんな方におすすめ！

  • JHS独自の地盤補強工法が知りたい
  • 建築技術性能証明を取得した技術を知りたい
  • 安全性と経済性を両立できる理由を知りたい
  • 従来の地盤補強工法との違いを知りたい
